美的智慧貫穿《中國高效空調制冷機房發展研究報告（2021）》

來源：美的樓宇科技2022-09-29

2019年，國家發展改革委等七部委聯合印發的《綠色高效制冷行動方案》中對大型公共建筑制冷系統提出了明確要求。一直以來，相關研究均表示空調制冷機房運行能效普遍較低，存在較大的節能空間，但空間到底有多大卻鮮有實際的統計數據；同時，以往報告中對于高效空調制冷機房先進示范工程的實際效果闡述也缺乏具體實測數據來體現其“高效”程度。

為落實《綠色高效制冷行動方案》，規范高效制冷行業的穩定、高質發展，在國家發展改革委等七部委和中國建筑節能協會各位領導的大力支持下，中國建筑節能協會暖通空調分會聯合相關領域50余家單位，共同推出《中國高效空調制冷機房發展研究報告（2021）》（以下稱“報告”）。報告通過對國內外高效空調制冷機房系統的應用技術研究和案例分析，提出了適合我國國情的高效空調制冷機房系統應用技術體系，將積極促進我國空調制冷機房能效和智能化控制水平提升，從而推動相關產業高質量發展和綠色低碳轉型。

美的樓宇科技憑借自身的技術優勢和制冷行業的深厚底蘊，參與編制了報告中多部分重要內容，涉及高效機房的產品及系統、調試、運維等方面，囊括各類新型技術和創新方案，并為報告提供了多個典型工程案例，為行業在尋找高效空調制冷機房實現路徑時提供了重要啟示。

多品類高效產品及系統

高能效設備和系統是高效空調制冷機房的實現基礎。美的樓宇科技多年來致力于高效產品的研發創新，在離心機、螺桿機、控制系統等方面不斷改良技術，推陳出新，旨在為客戶提供綠色、節能、可靠的優質產品，為節能減排貢獻力量。

美的磁懸浮變頻離心式冷水機組

美的磁懸浮變頻離心式冷水機組具備無油高效、穩定可靠、寬域運行、低噪環保、節省費用等多項特點，應用了美的積累多年的航天氣動技術、磁懸浮軸承控制技術等多項核心技術，實現了全系列機組達到國家一級能效，可全面應用于機場、軌道交通、酒店、商業、新建或改造等多種建筑領域，為客戶提供高效節能的綠色建筑解決方案。

美的高效變頻水冷螺桿式冷水機組

美的高效降膜式變頻螺桿冷水機組采用高效半封閉螺桿壓縮機及換熱器，并通過先進的變頻控制，可達到較高的綜合能效比，以滿足于節能的需求。同時，產品擁有多項專利技術，具有運行可靠、安全穩定等特點，可應用于空調系統負荷波動大、部分負荷運行時間較長的項目，如酒店、辦公樓、醫院、工廠和商場等大中型公共建筑和民用建筑。

美的高效變頻直驅降膜離心機組

美的CCWF-EV系列高效變頻直驅降膜離心機組采用航天氣動技術、水平對置壓縮技術等多項國際領先的核心技術，突破了小冷量段離心機組能效瓶頸，從而實現了全系列機組達到國家雙一級能效，具有高效節能、穩定可靠、寬頻運行、靜音環保、節省費用等顯著特點，可廣泛應用于醫院、學校、工廠、體育場館、軌道交通、機場、數據中心、節能改造等場景。

美的M-BMS超高效智能環控系統

美的M-BMS多智能體自適應高效節能控制系統，使用AI E+E（能效+環境）優化算法，通過智能控溫、智能啟停、智能控載、智能尋優及智能聯動，實現系統全自動優化運行。同時設置了云能效管理平臺，通過云端大數據接入，實時上傳運行數據，使用大數據挖掘算法實現能效評估、系統診斷等功能?？蓪?shí)現中央空調制冷機房COP達到6.0以上，空調系統整體節能率達到30%以上的節能效果。

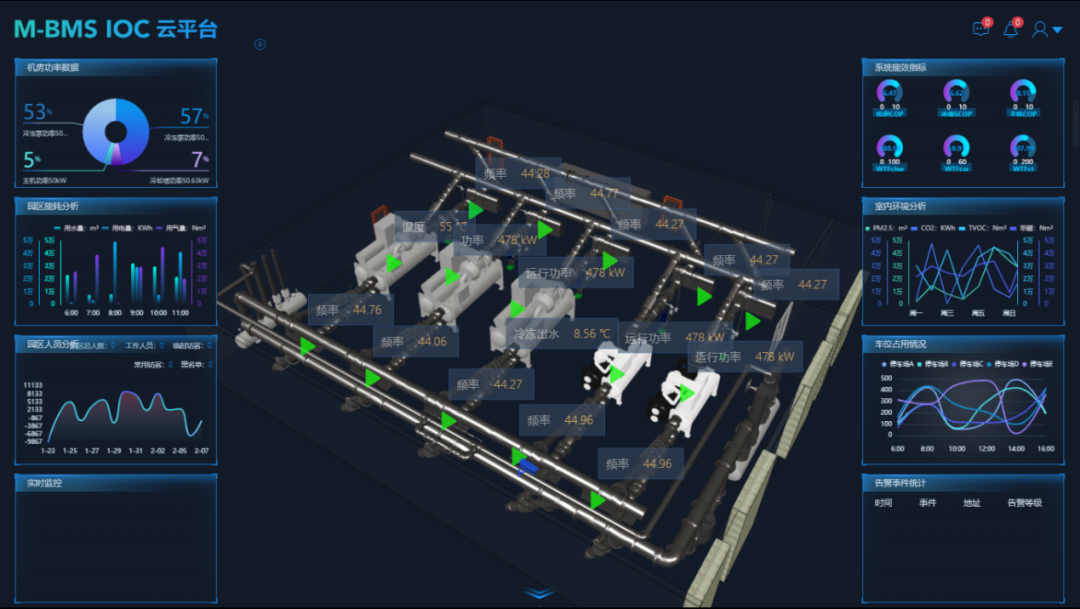

三維可視化運行管理界面

調試及智能運維方案

高效機房系統調試方案

實現高效空調制冷機房，安裝完成后的調試非常關鍵。驗收調試的目的是通過對設備的測試、調整和試運轉，來檢驗設計、施工安裝和設備性能等各方面是否符合設計和最終使用中關于高效空調制冷機房的性能要求。驗收調試內容包括相關空調系統驗收調試、控制系統調試與系統聯合運行調試的技術要求等。

為達到系統運行安全（人身、設備、使用的安全）、正常（無運行事故發生的正常）、保證（系統中所要求運行參數的保證）的目的，確保工程進度及質量，美的樓宇科技編制系統調試方案說明，為調試運行操作人員提供在調試運行中避免出現各種事故的可能及出現各種問題的處理方法。

高效機房智能運維管理

美的M-BMS IOC智慧運營中心的三維可視無人值守機房管理是基于BIM模型的運維管理，利用BIM模型的可視化3D空間展現能力，以BIM模型為載體，融合物聯網的實時運行數據，將各種零碎、分散、割裂的信息數據，包括建筑本身的基本信息、暖通設備、能源等，進一步引入到樓宇的日常運維管理功能中，創造一個基于BIM模的建筑空間與設備運維管理。

管理人員可以通過M-BMS IOC智慧運營中心的BIM 3D平臺更直觀、清晰的了解建筑信息、實時數據、歷史數據等相關信息，通過長度、寬度、高度、時間、成本、設施等6D維度，并以建筑物生命周期履歷資訊為運作主軸，對建筑的運維進行全面地管理，從面實現對建筑的空間、設備資產等進行科學管理，提供更好的維護方案，從而節省勞動力和時間。最終實現如設備運行管理、能源管理、安保系統、租戶管理等。

美的高效機房標桿案例

廣州地鐵天河公園站

天河公園站是廣州地鐵11號線、廣州地鐵13號線和廣州地鐵21號線的換乘車站，是廣州地鐵已建或在建車站中目前為止規模最大的地鐵站，也是亞洲最大的地鐵站。

美的超高效智能環控系統從冷源到末端進行了整體系統優化。針對冷源設備，制冷機組采用美的高效變頻直驅降膜離心機，實現全負荷段高效變頻供冷，蒸發器采用三流程設計適用于大溫差小流量工況；針對輸配系統，空調冷凍水供回水溫度設計為7/14℃，采用大溫差、低流量設計降低輸配系統能耗；制冷機房?jī)?nèi)管路連接形式進行了優化，并通過加大管徑、采用低阻力閥件等措施降低管路阻力；末端采用美的大溫差低阻力組空、空調箱及風機盤管末端，充分利用換熱面積被動節能。超高效智能環控系統實現空調系統全自動風-水協調智能優化運行，基于負荷預測的末端變頻控制，可以防止冷量過度供應或遲滯供應。

經國家級權威檢測機構“中國空調設備質量監督檢驗中心”基于監控系統采集的2020年制冷季歷史數據，對天河公園站空調系統全年能效進行分析的結果表明：冷水機組全年能效比為7.77，機房全年能效比為 6.30。

廣州地鐵天河公園站

廣州地鐵蘇元站

廣州地鐵蘇元站是廣州地鐵21號線與6號線的換乘站。美的超高效智能環控系統從冷源到末端進行了整體系統優化，針對冷源設備，制冷機組采用美的高效變頻直驅降膜離心機，實現全負荷段高效變頻供冷，蒸發器采用三流程設計適用于本項目的大溫差小流量工況；冷凝器加裝端蓋在線清洗裝置保證長期高效換熱；冷凍水泵、冷卻水泵采用變頻調節運行；采用大溫差、低流量設計降低冷凍水輸配系統能耗。

經國家級第三方權威檢測機構基于監控系統制冷季歷史數據，對蘇元站環控空調系統能效進行統計，冷水機組全年能效比為7.53，機房全年能效比為6.04。

廣州地鐵蘇元站

廣東佛山悅?cè)粡V場

佛山悅?cè)粡V場是集大型超市、高檔購物中心、超甲級寫字樓、公寓于一體的商業綜合體，被譽為“南粵生活品質之都”，也是美的樓宇科技smart in one樓宇解決方案的服務代表作。

本項目冷源采用美的雙一級高效變頻直驅降膜離心機，整機在全負荷段高能效變頻供冷，達到更高的冷源生產效率；冷源采用大溫差設計后水泵冷凍揚程可降低到約為31.5米，從而減小水泵的選型；冷卻泵揚程選型可減少到26m之內，并采用變頻運行；在冷量輸送鏈端，通過BIM精細化制圖及施工督導，優化機房?jī)?nèi)接管，通過采用斜管連接及采用低流阻管道和閥件獲得更低的管路水阻；控制系統采用美的M-BMS多智能體自適應節能控制系統，從系統效率最大化角度優化系統運行；該項目還設置了M-BMS云能效智慧運維平臺，通過云端大數據接入，實時上傳運行數據，使用大數據挖掘算法實現能效評估、系統診斷等功能。

經國家級第三方權威檢測機構現場檢測，空調冷源系統全年能效比為6.71，環控系統開啟工況相對于關閉工況，冷源系統節能率為38.2%。

佛山悅?cè)粡V場

高效機房比普通機房能效水平提升50%以上，市場大規模推廣后可以有效減少碳排放，改善生態環境，助力國家雙碳目標的實現。中國建筑節能協會會長武涌認為，本報告將有助于進一步提升我國空調制冷機房的能效水平和智能化控制水平，推動綠色高效制冷行動方案的快速實施。

而在高效機房領域，美的樓宇科技已形成了一套完整的高效制冷機房綜合解決方案，可以為客戶提供方案咨詢、設計優化、設備供貨、安裝與集成、系統調適以及長期運維等全流程服務，并在軌道交通、商業綜合體、酒店、數據中心等多個建筑領域成功應用，切實降低建筑能耗，推動行業綠色發展。
