VRH多聯熱管破局存量改造 南陽樞紐樓上演綠色躍遷
來源：佳力圖2025-05-26
在國家“東數西算”戰略布局加速鋪開之際，存量數據中心節能改造成為產業升級的關鍵戰場。據統計，全國超60%的機房設施因建設年代久遠面臨高能耗、低密度的轉型困局。在此背景下，佳力圖助力河南南陽某運營商樞紐樓改造項目完成了從高碳負重到綠色增益的范式躍遷。

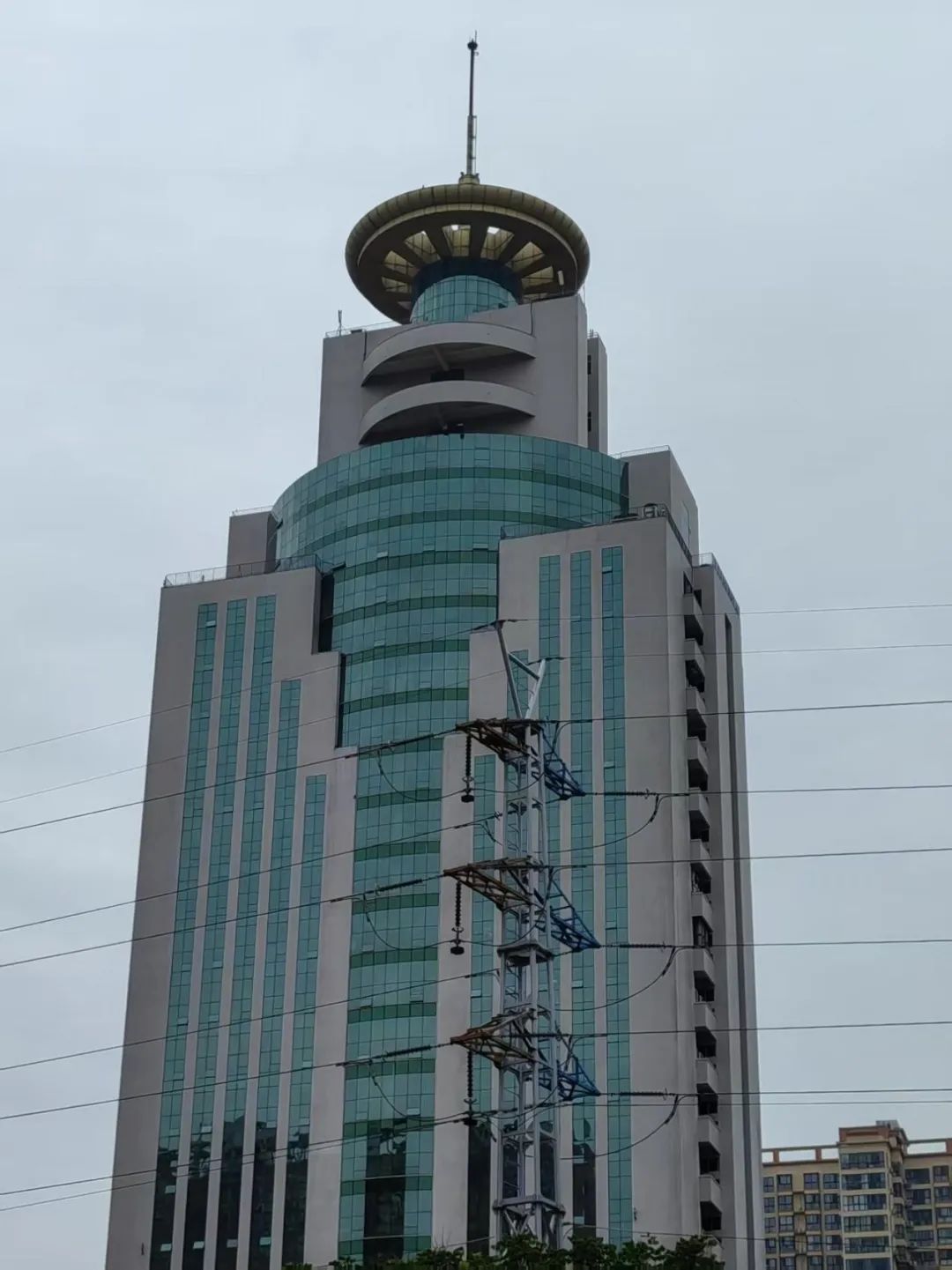

該樞紐樓建成于1998年，承載著地市級政務云數據中心建設，擔當區域通信網絡核心樞紐功能。隨著數字經濟快速發展，原有傳統機房已無法滿足高密度IT設備部署需求。2024年，該運營商啟動23層IDC機房改造項目，規劃部署283架4kW高功率機柜，打造面向未來的綠色數據中心。
原機房采用傳統風冷機房空調系統，面臨以下問題：
● 能耗高：冷量輸送距離長、效率低；
● 局部過熱：冷熱氣流混合導致機柜散熱不均，存在運維安全隱患；
● 擴容受限：空調系統固定容量難以匹配動態增長的熱負荷需求；
● 空間占用大：傳統空調末端設備擠占機房寶貴空間，影響機柜部署密度。
在充分評估既有建筑結構特征與現有機房運維需求的基礎上，佳力圖技術團隊采用系統性工程思維，創新整合模塊化熱管技術架構，為項目量身定制“VRH模塊化熱管多聯復合空調主機+熱管列間空調末端+封閉熱通道”整體解決方案，實現三大核心升級：
采用VRH模塊化熱管多聯復合空調主機，滿足全年自然冷卻需求。
熱管列間空調緊貼機柜布局，結合封閉熱通道設計，冷量按需直達設備。
系統容量可隨IT負載靈活擴展，適配未來業務增長需求。

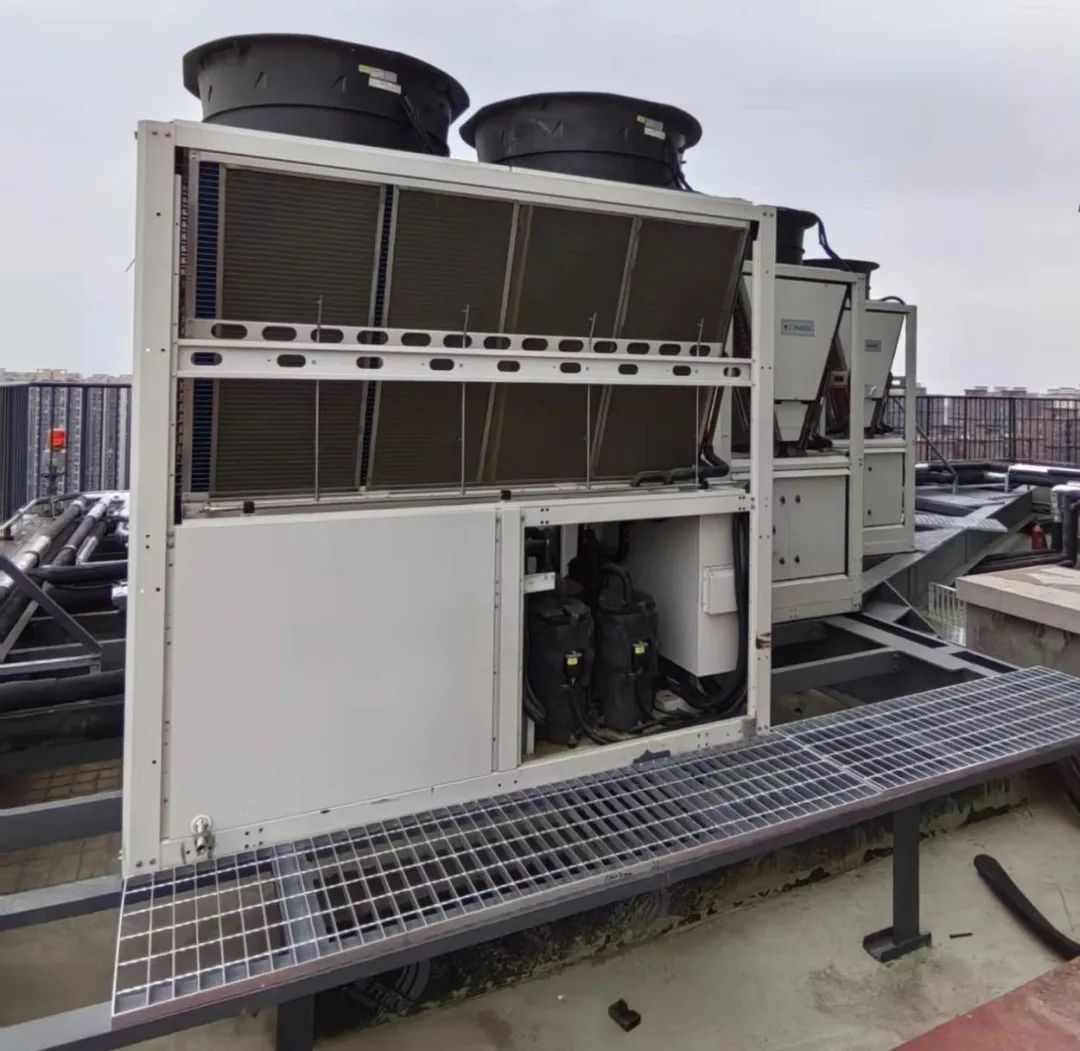

【VRH模塊化熱管多聯復合空調主機】
VRH模塊化熱管多聯復合空調系統是佳力圖氟泵節能技術路線上的主力產品之一，屬于新一代高效節能型的多聯熱管主機空調產品。系統采用全變頻技術、氟泵多聯技術、熱管技術、AI智能控制技術，可實現全變頻控制、充分利用室外自然冷源、無水機房高效制冷等目標。系統室外主機模塊化，室內末端多樣化。室內側可采用多種形式的熱管末端，如熱管背板、熱管列間級、熱管房間級、熱管風墻、吊頂及頂置式空調等。室外側可結合霧化噴淋蒸發冷凝技術，具有適用性更高、散熱性能更可靠、水資源消耗更低、自然冷源利用時間可延長等優勢。
VRH模塊化熱管多聯復合空調系統全系列模塊化設計，方便擴容及維護，制冷量范圍60kW-500kW，機組基礎尺寸為1200mmX2400mmX2520mm(長x寬x高)，長度方向尺寸增幅取決于模塊數量與制冷量。機組采用R410A環保制冷劑、采用直流變頻壓縮機并聯技術，采用氟泵制冷技術，降低機房PUE值。系統具有三種運行模式（壓縮機制冷模式、混合制冷模式、自然冷源制冷模式），不同室外工況下自動運行在高效節能的模式下，使得機組全年功耗最小，系統節能效果顯著。
VRH模塊化熱管多聯復合空調系統適用于溫度控制精度高、顯熱要求高、能效要求高的制冷場合，特別是機柜密度高的場合。末端型式靈活多樣，適用于采用多種制冷末端形式的場合。系統不僅適用于新建場景下的高標準數據中心積分那個，同樣適用于老舊機房改造，解決老舊機房能效問題、熱點問題。
如超算中心、數據中心、云計算中心、液冷數據中心，政府、教育、銀行、證券、保險、通信、物聯網、交通能源等行業的新建設數據中心的主機房、電池室、通訊機房、交換機房、傳輸機房、匯聚機房、5G基站；中、大型交換機房和移動機房、計算機房和電子信息系統機房。
● 技術領先，安全可靠
全變頻壓縮機并聯設計，根據實際熱負載自由調節壓縮機頻率，按需供給，實現節能；結合氟泵熱管技術，在溫度滿足預設值時，充分利用自然冷源實現節能；無油系統、低負荷調節性能優越，超長管路運行，冷量衰減小。
● 自適應多聯，模塊化設計
獨立機械制冷系統與氟泵自然冷系統，穩定精確制冷；采用板式換熱器，高效傳熱。系統主機為模塊化設計，便于組裝，擴容及維護。采用多聯自適應技術，內外機均可實現多聯應用。
● 高效節能，低PUE
系統具有三種運行模式(壓縮機制冷模式、混合制冷模式、自然冷源制冷模式)，在室外溫度較低時，利用自然冷源代替或減小壓縮機運行，減小機組功耗。并聯壓縮機方案，部分負荷下可充分利用蒸發器、冷凝器換熱面積，提高機組能效。典型城市機組pPUE=1.08~1.22。
● 末端多樣化
室內末端型式靈活多樣，可采用背板型式，列間型式，房間級型式，吊頂型式、頂置型式、近端風墻型式等，根據現場需求靈活選配。多樣化末端貼近熱源制冷，換熱效果更高。末端支持單盤管、雙盤管形式，聯合室外主機，可以一用一備使用。
● 智能化控制
采用先進的智能控制器，進行PID調節，實現電子閥門等關鍵部件智能控制；自主研發控制器，結合AI控制策略，主動尋優，實現不同模式的無縫切換；支持露點溫度控制，送風溫度、回風溫度多工況精確控制。
標配RS485通訊接口，電子部件通訊控制。具有過壓 、欠壓等報警及故障診斷，告警記錄功能，自動保護，自動恢復，自動重啟動等功能。
● 場景多元化
VRH模塊化熱管多聯復合空調系統適用于溫度控制精度高、顯熱要求高、能效要求高的制冷場合。系統可適應風冷機柜、液冷機柜。能適應風冷機柜機房中的多種空調形式（房級空調、列間空調、背板空調及近端風墻等）。系統適用于老舊機房改造、解決老舊機房能效問題、熱點問題；同樣適用于配合液冷系統解決高熱密度機柜散熱問題。
南京佳力圖機房環境技術股份有限公司成立于2003年，作為國內數字基礎設施建設與能源管理方案服務商，根植南京，輻射全國，并于2017年登陸上交所主板（股票代碼：603912）。佳力圖致力于為客戶提供從咨詢、設計、研發、生產、測試到銷售、服務、運維、改造的全鏈條服務體系，能夠為客戶提供一站式解決方案。
佳力圖業務布局包括環境控制、能源管理、智慧DC、數智工程、一站式精密空氣環境整體方案服務五大板塊。在環境控制領域，佳力圖構建了兩大核心產品體系——機房溫控產品和一體化模塊數據中心產品，全方位滿足不同客戶的多樣化場景需求；在能源管理領域，子公司壹格軟件專注于嵌入式控制產品設計和平臺軟件開發，為客戶提供高效、穩定、可靠的能源管理解決方案；在智慧DC領域，以子公司楷德悠云為核心，自建數據中心，為江蘇省乃至長三角地區的企業提供計算存儲能力支持和容災備份支撐；在數智工程領域，積極跟進算力客戶及政府主導的算力節點建設，致力于協助客戶構建滿足其算力需求的數據中心；在一站式精密空氣環境整體方案服務領域，子公司楓博環境構建起以空氣環境管理為核心的業務布局，為工商業領域提供空氣環境系統解決方案。
佳力圖客戶涵蓋通信、政府、金融、互聯網、醫療、軌道交通、航空、能源等眾多行業，產品服務于中國電信、中國聯通、中國移動、阿里、百度、華為、騰訊等知名企業，豐富的優質客戶資源為公司在業內樹立了良好的品牌形象，榮獲“國家級高新技術企業”、“國家級專精特新小巨人企業”、“蘇南國家自主創新示范區瞪羚企業”等國家級榮譽。佳力圖服務網絡覆蓋全國35個代表處、56個售后服務中心，確保快速響應客戶需求，讓優質服務觸手可及。
為產品之佳，聚創新之力，繪奮斗之圖，佳力圖，期待與廣大合作伙伴共創未來。
