中國不能簡單套用德國建筑節能標準
來源：澎湃研究所2015-01-09
【導讀】中德國情不同，在對建筑節能的認知上，兩國存在很多差異，這使得中德兩國在科研和實踐領域，在交流和借鑒經驗時，效果往往大打折扣。“節能建筑”離市民生活并不遠。但一些專業門檻或許讓人們產生誤判。
來看德國是怎么做被動式建筑新區的，以及中德之間的差異。有些事兒的確苛求不來，但我們也可以力爭做得更好。
需要說明的是，諸如“平方”等一些符號，無法用角標顯示——一方面用中文進行了解釋，另一方面大家也可以意會下。
能源問題是人類的終極命題之一。在德國，當前“能源轉型”是重要的口號和訴求。
2011年3月11日，日本因地震海嘯引起福島第一核電站核泄漏，遠在萬里之外的德國，政壇彼時也受影響：核危機事件爆發16天后，2011年3月27日，德國綠黨和社會民主黨在巴登-符騰堡州州議會選舉中(分別獲得24.2%和23.1%的選票)勝出，一舉擊碎了一貫傳統保守的基督教民主聯盟(獲得39%的選票)長達近60年的執政堡壘。綠黨領袖克雷奇曼出任州長，并成為德國歷史上首名綠黨籍州長。
此后，德國計劃加速核能退出能源生產版圖，同時，“能源轉型”也真正登上了德國的政治舞臺，這個詞毫無懸念成為環境生態領域2012年度的最佳深度流行語。
那么，如何解讀“能源轉型”，又如何運用新型建筑節能技術促進能源轉型和城市發展？近年來，位于德國巴登-符騰堡州北部的海德堡市建設了一個被動式建筑(Passivhaus)標準的新城區，向世人展示了一個令人信服的答案。
環境氣候保護
海德堡是一座歐洲文化名城，位于德國西南部，距離著名金融中心法蘭克福約90公里。海德堡的歷史可追溯到羅馬人和凱爾特人年代，其興盛時期也曾是普法爾茨選帝候國領地的都城。于1386年建校的海德堡大學，是德國最古老的大學，迄今從中涌現了十余位諾貝爾獎獲得者。在依山傍水的海德堡，這數百年間，更是云集了無數詩人、作家、畫家和思想家，詩人歌德也“將心遺忘在了海德堡”，他們對海德堡的一見鐘情，使這座城市成為浪漫主義的地標。這樣一座充滿文藝色彩的城市，如何與環境氣候保護和能源科技創新發生聯系？
實際上，海德堡與環境氣候保護的淵源由來已久。無論自1990年上任、2006年卸任的前任市長韋伯女士，還是自2006年起任市長的現任市長維爾茨納博士，都是環境和氣候保護的積極倡導者和實踐者。
早在1992年，海德堡就成為德國第一個通過并實施地方性氣候保護計劃方案的城市。通過多方合作及長年努力，最終還贏得德國“環境和可持續發展之都”的美譽。

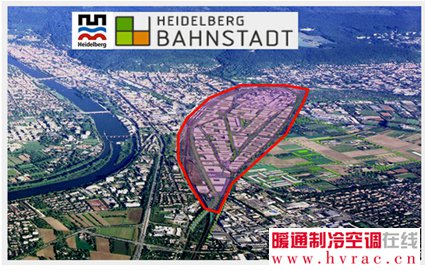

在德國經濟能源部的大力支持下，由海德堡市環保局主導、于2009年破土動工興建的新城區Bahnstadt，就是一個重要的城市發展地標。該城區遵循“核心社區、能源高效、自然綠色”的理念，擁有歐洲乃至世界目前規模最大的被動式建筑群，并配合需要，擴建改建供熱、供水、輸電和交通網絡，真正成為優雅、舒適、健康的宜居新區。2014年，在國際“被動式建筑大獎賽”上，新城區Bahnstadt從來自20個國家的百余個項目的競爭之中脫穎而出，榮獲“年度最佳被動式建筑區域”的稱號。同年4月，德國被動式建筑研究所(Passivhaus-Institut)表彰了新城區Bahnstadt為歐盟“被動式建筑區域可再生能源利用(PassREg)”計劃做出的杰出貢獻。
什么是“被動式建筑”
對“被動式建筑”，各種版本的解釋和示范項目層出不窮，令人眼花繚亂。實際上，古今中外，隨時隨地可以發現被動式建筑原理的基本應用：即利用墻體厚度，最大限度地維持室內熱環境，如中國窯洞這種民居建筑形式。但在高速建設過程中，現代建筑卻逐漸拋棄了這個傳統，隨著居民使用建筑面積和生活質量水平的大幅提升，室內供暖需求激增，建筑也成為與交通和工業并列的三大能耗領域。
所謂給建筑“穿衣戴帽”，便是對建筑節能改造工程的形象比喻。以此，我們不難理解“被動式建筑”的核心定義：最大程度減少熱損失，最終使室內無須設置獨立的供熱設備。若建筑最大熱負荷小于10W/m2(采暖面積)，將全部通過新風系統加熱新鮮空氣來滿足熱需求。若加熱的新風是可滿足建筑熱要求的唯一熱源，則稱該建筑為被動式建筑。亦即，被動式建筑不再需要主動式供熱系統(包括空調設備)。
作為一種理念，被動式建筑的核心內容，是最大程度地減小熱損失，同時要求充分利用當?shù)靥?yáng)輻射入室(非主動式利用太陽能)，以達到供暖需熱量低于15kWh/m2a，即15千瓦時每年每平米（采暖面積，終端能源Endenergie）。此外，在德國氣候條件下，被動式建筑還必須達到其它技術要求，幾項常見技術參數指標，包括室內換氣次數n50<0.6h-1，即在室內外壓差為50帕斯卡時，室內空氣換氣率應低于每小時0.6次室內空氣容量；還包括熱水供應和用電所需的一次能源需求量，低于120kWh/m2a，即120千瓦時每年每平米（采暖面積，一次能源Primaerenergie）。在德國的氣候環境條件下，基于這幾項關鍵的具體技術參數，被動式建筑對建筑材料、結構和技術設備都提出了非常高的要求，主要包括：25至40厘米厚的高性能外保溫材料（構成采暖系統邊界的屋頂、外墻和地面）；含三層玻璃和鍍膜的高性能窗體；無熱橋；建筑“外殼”高氣密性能；帶有高效熱回收裝置的可控新風系統；供水給水超低熱損失和高效的家用電器等。
不過，在此要特別注意的是：這幾項技術參數指標，應用前提是德國的情境。換句話說，在中國實現被動式建筑，不但要考慮地區性氣候環境差異，還需根據現狀，有針對性地調整技術手段和措施。
在德國，被動式建筑的概念已有20余年歷史。世界第一幢被動式標準的建筑，是由被動式建筑研究所設計改造的一幢普通三層居住建筑，它位于德國南部達姆施塔特市(Damrstadt)的城區Kranichstein。該建筑1991年經過節能改造以后投入使用，年終端耗能(Endenergie)降低了約78%，從年能耗略約160kWh/m2a(當時按德國熱保護條例95標準建造)降到1992年后的年均約35kWh/m2a。實測結果是，除1992年因墻體升溫等原因略高外，其余各年均達到被動式建筑設計標準參數指標，特別是采暖技術指標均低于15kWh/m2a。
海德堡的被動式建筑新區
筆者認為，我們不必過于糾結“被動式”一詞，應把注意力集中于被動式建筑的核心理念，即最大程度減小熱損失。無論“零能耗房”還是“正能源房”，無論是德國復興銀行低能耗房（KfW40/55/70房）還是“三升房”，其原理近似。筆者在新疆天山曾拍攝到這樣一個景象：在一片幾乎光禿禿的濕地上，有一塊冰卻未融化，因?yàn)樗斨囊慧鐒?dòng)物糞便結結實實遮擋住了陽光的照射。這就是建筑節能的核心內容了。
我們來看看，海德堡為營造一個被動式建筑的新城區，具體都做了些什么。以“科學創造城市”為口號，海德堡確立了建筑節能與氣候保護的緊密關系，以及建筑節能在能源與城市發展戰略中的重要地位。新城區Bahnstadt的所有建筑，全部采用被動式建筑標準建設。該城區位于已廢棄的貨運火車站和部分美軍軍營所在地，規劃共占地116公頃，總?cè)丝谌萘繛?2000人，建設期為2008-2022年，總投資額預計達20億歐元。這里未來將形成高質量的多功能生活科技區，包括居住、科研、商業及休閑等空間。區內將創造7000個工作崗位，計劃建設2500個居住單元。截至2014年5月，已遷入居民1500人。整個城區將由海德堡市政公司供熱供電，其熱電廠以木材等可再生能源為原料，配合地?zé)岷蜕镔|(zhì)能（僅供熱一項便可減排二氧化碳56%）。為支持智能電網，城區還全面安裝使用智能電表。2014年10月下旬，第83屆德國環境部長會議在海德堡召開，現任環境部長亨德里克斯女士參觀訪問了Bahnstadt被動式建筑城區項目。同期并行舉辦的能效大會，將建筑節能推向了一個新高潮，更出現了“供熱轉型”和“建筑轉型”兩個新概念。
相應地，也有針對資金壓力的措施。因新城區建設需要高額投入，這些項目的市場接受度難免受到影響，為此，德國復興銀行、巴符州國家銀行及環境銀行，分別針對不同對象，提供不同形式的低息貸款。在海德堡市政府的主導下，海德堡市發展公司將落實總額為600萬歐元的資助計劃，共涉及區內住宅20%的總面積(300個居住單元，30萬平方米)，使中等收入的市民也有機會購買或租用。此外，海德堡市開發并實施“合理能源消費”激勵方案，以高于聯邦和巴符州政府的資助標準，大力鼓勵市民投入高節能標準的改造和新建建筑。德國建筑節能升級造成的成本增量一般約為5%～10%，而能源價格相對較高，再配合銀行低息貸款和政府激勵措施，可在10年左右收回投資成本，并帶來經濟利益。當然，這里的經濟性，也是基于德國的國情而言。
國情差異與借鑒方式
中德國情不同，在對建筑節能的認知上，兩國存在很多差異，這使得中德兩國在科研和實踐領域，在交流和借鑒經驗時，效果往往大打折扣。

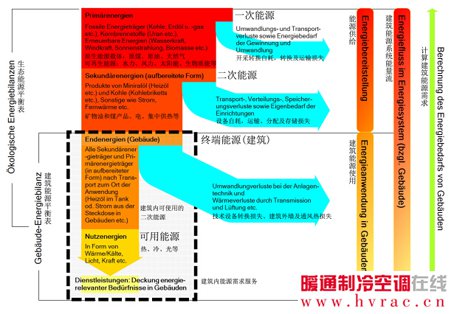

其一，系統界定。當我們看到技術參數指標時，應深究其包含的具體內容，即系統邊界的設定。筆者認為建筑節能的關鍵是提高建筑“外殼”(建筑能源需求示意圖中黑色虛線部分)的熱工性能，即采暖空間。

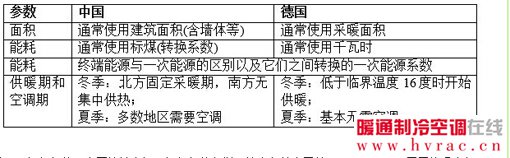

其二，參數定義。15kWh/m2a是被動式建筑的核心參數，常用于中德建筑質量的比較。但因中德情況存在差異，直接比較往往不能令人信服（詳見表格）。
其三，氣候條件。中國地域廣闊，氣候條件多樣。技術參數度日數(degree-days，日平均溫度低于或高于某臨界溫度時的累積度數)的計算結果，展示了中德城市間巨大的氣候差異，并再次證明了中德建筑技術參數未經氣候參數修正而直接比較的不嚴謹性。
“能源轉型”與“供熱轉型”，既是生態與氣候保護的必然，又是人類對自然的回應。因歷史遺留原因，中國北方供暖是社會福利，而南方即使冬季寒冷也沒有集中供熱。在不同的政策環境、經濟機制、管理水平、監管質量等因素的影響下，中國建筑節能行業正面臨嚴峻的產業化問題。
中國借鑒被動式建筑的意義何在？就此，筆者提出下列四點建議，僅供參考，歡迎各界人士批評指正：
一、利用私人與工商業熱價和電價差異，實現跨行業補貼，從而建立北方建筑節能市場化機制；
二、配合建筑節能改造，在南方逐步實現小型熱電聯產和集中供熱供冷，在提高生活質量的同時，改善供能以電力為主的能源結構，并降低一次能源消耗量；
三、嚴格執行建筑節能“三部曲”并強調其應用順序的必要性。即，在現有技術條件下，首先應用外保溫圍護結構最大限度降低建筑能耗，然后最大限度提高技術設備、能源轉換和使用效率(主要針對供熱設備設施)，最后應用可再生能源逐步覆蓋或完全替代剩余的建筑能源需求量。要達到建筑節能整體系統效率，這個三部曲的順序不能任意顛倒。
四、結合居民的工作生活，大力宣傳建筑節能與個人的經濟性和社會性的關系，更有效地促進實現行為節能。
（作者系德國海德堡大學博士）
