國家速滑館“冰絲帶”| 全球首個采用二氧化碳制冷的速滑場館

來源：北京日報2020-06-22

北京2022冬奧會標志性場館——國家速滑館“冰絲帶”，在冬奧會期間承擔速度滑冰項目的比賽和訓練；冬奧會后，該館將向公眾開放，成為能夠舉辦滑冰、冰球和冰壺等賽事及大眾冰上活動的多功能場館。“冰絲帶”超過12000平方米冰面制作，一直是公眾感興趣的問題。日前，中糧集團華商國際工程有限公司工業設計研究院院長王斌表示，包括國家速滑館在內的幾個北京冬奧會場館，將采用二氧化碳跨臨界直接制冷方式制冰。

“建成后，國家速滑館將是全球首個采用二氧化碳跨臨界制冷的冬奧大道速滑場館，也是目前中國最大的二氧化碳跨臨界制冷系統。事實上，國家速滑館已成為未來同類項目的標桿，在國家速滑館確定采用二氧化碳跨臨界制冷系統后，大多數的北京冬奧會其他場館的冰場都采用這一系統。”王斌說。

作為這套制冷系統的設計團隊負責人，王斌說，根據北京冬奧組委可持續性工作的總體要求，秉承“綠色辦奧”理念，此次所有冬奧會場館都嚴格按照綠色建筑標準進行建設。國家速滑館的建設使用了大量的綠色技術，如核心的制冷制冰系統，不僅制冷劑體現了綠色環保理念，整個制冷系統也體現了綠色節能要求，將在長期運行中實現低能耗。

據了解，在設計國家速滑館制冷系統之前，設計團隊梳理了從1988年加拿大卡爾加里冬奧會到2018年韓國平昌冬奧會之間8屆冬奧會速滑館所采用的制冷劑一半為氨，一半為氟利昂；制冷方案除了1988年卡爾加里采用氨直接蒸發系統，其余的項目幾乎都通過二次換熱，采用乙二醇或鹽水作為載冷劑。

國家速滑館選擇制冷劑經過了一個非常漫長的過程，從2017年底開始，經過將近18個月的比選，研究了歷屆冬奧會的速滑館制冷系統，對比了目前常見的各種不同的制冷劑，最終確定采用二氧化碳跨臨界直接制冷方式。

在冬奧場館使用二氧化碳跨臨界直接制冷方式有什么好處？王斌認為此舉主要是基于幾點考慮。

首要的考慮當然是綠色辦奧的理念，二氧化碳是天然工質，環境友好，其臭氧消耗潛值(ODP)為零，全球變暖潛值(GWP)為1。相比之下目前常用的氟利昂類制冷劑如R404A的GWP值為3850，R448A的GWP值為1273，R134A的GWP值為1300。因此，采用二氧化碳制冷劑很大程度提升了“冰絲帶”項目的綠色品質。

其次，從冰面質量的角度進行了考慮，速滑館的業主對冰面質量提出了很高的要求，而二氧化碳會比乙二醇系統對冰面質量的把控更有優勢。經模擬分析，采用二氧化碳制冷，冰表面溫差不超過0.26攝氏度，對比常規乙二醇載冷系統的1.5至2攝氏度的溫差，二氧化碳制冷的冰面整體效果更好。而且采用二氧化碳制冷系統后，其制冷工質輸送泵的功率也僅有采用乙二醇載冷系統輸送泵功率的十分之一左右，極大的節約了能源。

此外，考慮到二氧化碳系統未來的長期運行能耗優勢，采用直冷系統，避免載冷劑系統的二次換熱，系統蒸發溫度高，系統能效提高。

雖然采用二氧化碳跨臨界系統使投資增加，但二氧化碳系統的綜合COP(能效比Coefficient Of Performance)相比較傳統系統更高效，而且制冷過程中產生大量高品質余熱通過冷熱聯供一體化設計可進行回收利用，用于場館的熱水、澆冰、除濕等場景，國家速滑館項目經過了大量的數據對比和理論模擬，相比較傳統氟利昂/乙二醇系統，現有二氧化碳系統可以有30%以上的能效提升。項目前期建設增加的投資在未來的運行中很快會從能耗的減少中得到補償。

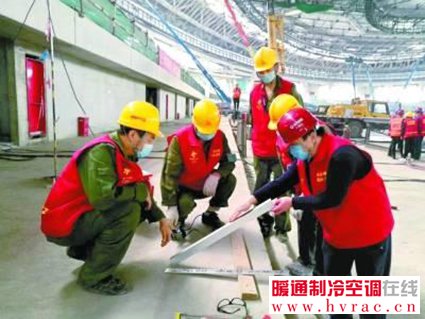

王斌介紹，目前國家速滑館的制冷系統設計工作已經基本完成，整個場館的主體結構也已經基本完成，制冷系統也會在2020年年底前完成。
