綠改”花旗集團大廈，美的打造綠色節能改造解決方案
來源：美的樓宇科技2023-06-09
18歲，是青春正盛的年紀
但對于一棟18歲的建筑來說
光鮮的外表之下卻可能是“暗流涌動”
沒錯，上海金融地標建筑花旗集團大廈
這幢矗立在黃浦江畔的“陸家嘴之光”
已經投入運營18年之久
這是中國第一幢由外資金融集團參與設計建造
并冠名的國際化金融大廈
花旗銀行中國總部、瑞士銀行、洲際酒店中國總部、
中糧信托等一眾國內外知名企業都入駐其中
目前，大廈入駐率接近90%
然而，正是這棟位置顯赫的地標建筑
卻面臨著不為人知的運維難題
由于投運已久
大廈的集中能源站存在設備老化導致性能衰減嚴重、
系統故障率高、整體能效水平低等諸多問題
加上原系統二次泵揚程選型偏大
大廈單位面積能耗量
比同期上海市綜合辦公建筑平均水平高30%以上
并且制冷效果也越來越不如人意
在國家“雙碳”背景下
這棟老牌金融地標
亟需一場煥發新生的節能改造
2022年11月，美的樓宇科技與花旗集團大廈簽約
正式成為花旗集團大廈的節能改造“合伙人”
采用施工總承包（EPC）模式
對花旗集團大廈集中能源站進行整體優化升級
提供包括制冷、采暖、強電、自控、土建、
裝配式管道、云平臺等一站式解決方案
從方案設計到交付落地進行全流程管理
經過從設計到建造到運維的全生命周期改造
如今，18歲的花旗集團大廈重獲新生
美的樓宇科技的綠改魔法
“不要太靈哦！”
設計靈得很
如何在設計階段準確把握大樓的負荷需求？
美的通過數字化仿真模擬，綜合上海的氣候條件
測算出花旗集團大廈的全年冷負荷分布
并模擬了大廈全年8760小時的實際運營狀況
進而進行合理的設備選型和系統設計
經過縝密的經濟性測算
冷機選擇3臺1200RT變頻直驅離心機+
1臺600RT磁懸浮變頻離心機+
免費供冷模塊的組合方案
大冷量直驅離心機組滿足夏日供冷
小冷量磁懸浮機組滿足過度季節低負荷運行
以及冬季部分區域供冷的特殊要求
其中，冬季內區供冷由冷機和板換切換
可以實現冷卻塔免費供冷
此外，方案設計中還有頗多“很靈”的細節
比如，通過管路優化
冷凍水泵揚程相比于
原冷凍一次泵+冷凍二次泵的總揚程降低了31m
讓整個制冷系統更加高效、節能
設備靈得很
本次大廈采用的離心式冷水機組
是美的樓宇科技的王牌產品
以高效、節能、穩定的性能
打破了外資品牌對離心機技術和市場的長期壟斷
如果說離心機被稱為暖通空調的“皇冠”
那么磁懸浮離心機則是皇冠上的明珠
美的鯤禹磁懸浮變頻離心機組
擁有70多項國際領先的專利技術
具備無油高效、穩定可靠、寬域運行、
低噪環保、節省費用等無可比擬的優勢
承擔夏日供冷主要任務的美的鯤禹變頻直驅離心機組
集單軸直驅技術、航天氣動技術等眾多黑科技于一身
全系列產品能效達到國家一級能效
是系統節能降耗的主力軍
值得一提的是，所有冷水機組都接入
美的ChillerDoctor智能水機控制系統
可隨時采集運行數據，實現機組控制優化
生成周期性輸出運維報告，提升運行效率
靈啊靈啊！
控制系統靈得很
除了硬件設備
控制系統也是本次改造的重頭戲
美的樓宇科技為花旗集團大廈打造了一個
高度數字化、智能化運維的管理平臺

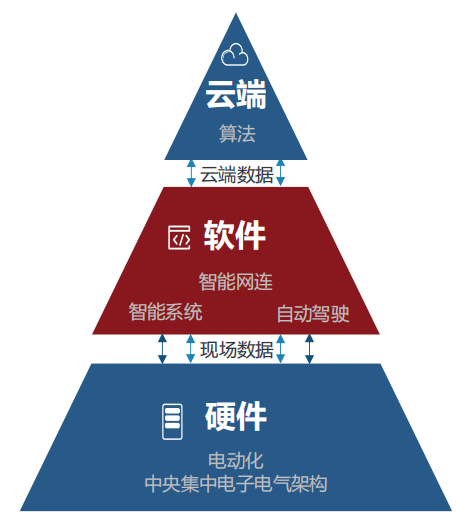

通過云端、軟件、硬件三位一體的頂層設計方案
把設備、應用、數據統一集中管理
實現對建筑的全面感知
讓建筑可以智慧化的響應與決策
云端采用智慧運維引擎、數據挖掘引擎、優化決策引擎
實現數字化監控、預警分析、自動生成能效日歷
在軟件層面
應用美的智慧運營中心IOC及云能效管理平臺
實現整個大廈能耗管理、負荷控制和高效運維
其中，IOC基于物聯網平臺
提供空間可視化的數據展示與事件驅動的工作方式
全面覆蓋樓宇環境、樓宇自控、照明等系統
實現“能”“碳”雙控管理

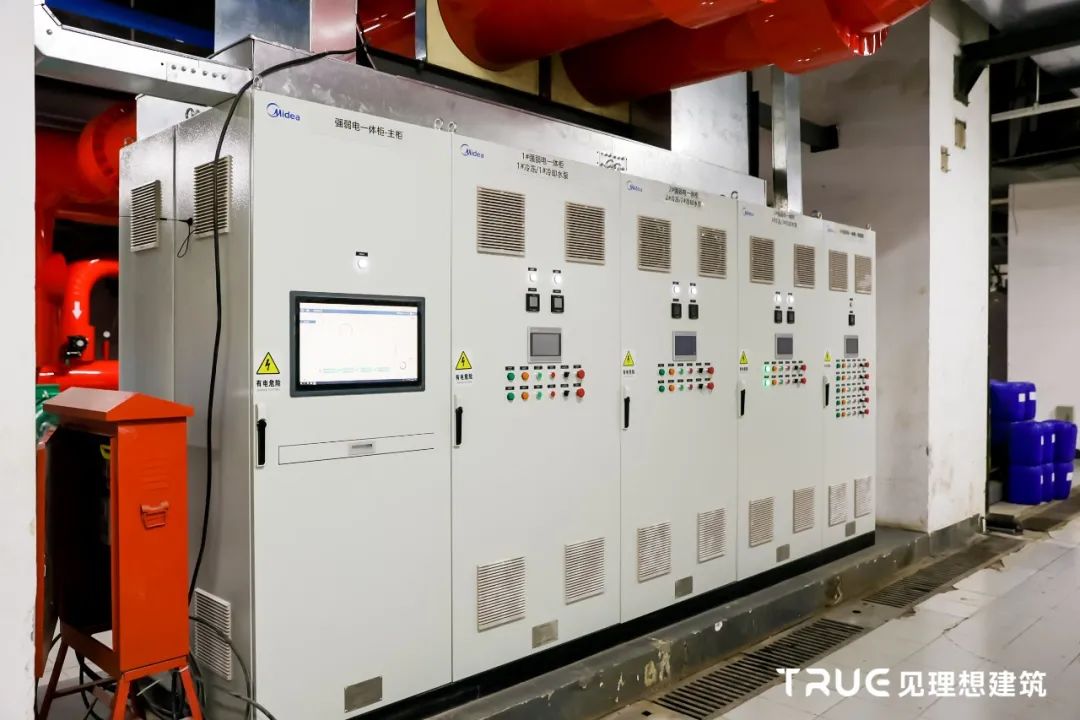

在硬件層面
搭載美的M-BMS高效節能控制系統
使用AI E+E（能效+環境）優化算法
智能控溫、智能啟停、智能控載、
智能尋優、智能聯動
最終實現系統全自動優化運行
這套漂亮的數字化運維組合拳
為花旗集團大廈注入了有溫度、會思考的智慧靈魂
建造靈得很
在可以被稱作全中國“金融心臟”的位置
改造一座地標大樓，難度不言而喻
花旗集團大廈在工作日有數千人同時辦公
為了保障它原有的工作秩序不受影響
美的樓宇科技務必抓緊上海本就短暫的過渡季節
而這個改造窗口期，僅有60天
加上原二次泵系統拆除工作量大
場地有限，運輸組織難度大
還要盡量減少大型作業和噪音、揚塵污染
給龐大的改造工程提出了不小的挑戰
盡管挑戰巨大，但是放心，美的會出手！
為了保障項目的高質量交付
美的樓宇科技建立了高效運轉的專項團隊
想業主之所想，解業主之所難
首先，在項目管理上，提前規劃里程碑節點
通過周報及月報機制實行PDCA管控
讓業主及參與方實時掌握項目進度
同時做到快速響應，確保各里程碑節點達成
其次，在施工周期上
結合當?shù)貧夂虮荛_了制冷和采暖季
確保在過渡季完成施工調試
第三，在原系統的拆除方面
編制了合理的拆除計劃和場內交通運輸路線
并對運輸能力、吊裝能力進行反復推演
確保拆除、運輸過程通暢
最后，在安裝層面
采用了先進的裝配式機房技術
讓傳統的現場施工秒變工廠預制和現場組裝
僅用時25天就完成了系統裝配
刷新了美的高效機房建造速度
并且全程無火作業
也將噪音、揚塵等污染降到最低
整個建造裝配過程中
大廈的日常運行沒有受到任何影響
入駐客戶也幾乎感受不到龐大的改造工程正在進行
提前交付、0投訴，是美的服務能力的最好背書
經過美的樓宇科技從方案設計、設備供貨、
施工安裝到售后運維的整體節能改造
由美的自研的高效機房仿真系統軟件測算
花旗集團大廈的制冷系統能效
從改造前的1.0W/W左右提升到
5.5W/W以上的卓越水平
高于業主方最初的能效要求
系統運行費用降低了40%以上
相當于每年降低碳排放超2600噸
在寸土寸金的陸家嘴
高樓林立，各有各的型與美
但在“雙碳時代”，建筑開始流行比“綠”
節能改造將是眾多“大齡”建筑的必經之路
美的樓宇科技打造的綠色節能改造解決方案
不僅為18歲的花旗集團大廈送上了最美的成人禮
還將為建筑行業“碳”尋出一條
低碳轉型和高質量發展的高效路徑！
